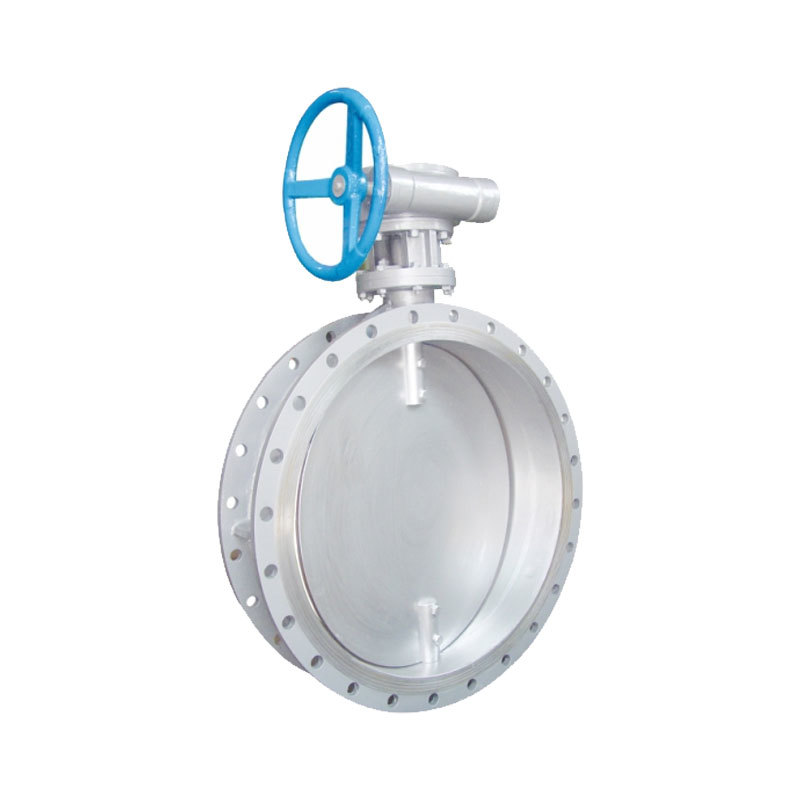

通风蝶阀

关键词：

所属分类：

产品咨询：

产品描述

用途及特点

通风蝶阀采用与阀体相同材料加工成密封圈，采用电动或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa，一般适用于工业、冶金环保等管道作通风调节介质流量之用。其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等

采用标准

设计标准：GB/T12238-1989 JB/T8692-1998
法兰连接尺寸：GB/T911.5.1- 2000
结构长度：GB/T12221-1989
压力试验：GB/T13927-92；JB/T9092-1999

主要技术参数

公称通径	DN(mm)	50~4000
公称压力	PN(mm)	0.05	0.25	0.6
试验压力 PS(MPa)	强度试验	0.075	0.375	0.9
	密封试验	≤1.5%泄漏量
适用介质	煤气、含尘气体、烟道气等
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动

主要零件材质

零件名称		材料
阀体		Q235、铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板		Q235、铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈		与阀体相同
阀杆		碳钢、2Cr13、不锈钢、铬钼钛钢
填料		氟塑料、柔性石墨

D341W-0.5/2.5/6C.P.R.V 系列连接尺寸

结构长度 (标准值)		外形尺寸(参考值)				连接尺寸(标准值)
结构长度 (标准值)		外形尺寸(参考值)				0.05MPa和0.25MPa				0.6MPa
短	长	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d
108		70	286	125	193	140	110	88	4-18	140	110	88	4-14
112		80	306	125	193	160	130	108	4-18	160	130	108	4-14
114		95	334	125	193	190	150	124	4-18	190	150	124	4-18
120	127	105	354	125	193	210	170	144	4-18	210	170	144	4-18
120	140	120	384	125	193	240	200	174	8-18	240	200	174	8-18
120	140	132	409	125	193	265	225	199	8-18	265	225	199	8-18
140	152	160	593	165	183	320	280	254	8-18	320	280	254	8-18
140	165	187	650	165	283	375	335	309	12-18	375	335	309	12-18
170	178	220	715	165	283	440	395	363	12-22	440	395	363	12-22
170	190	245	814	175	334	490	445	413	12-22	490	445	413	12-22
190	216	270	863	175	334	540	495	463	16-22	540	495	463	16-22
190	222	297	918	175	334	595	550	518	16-22	595	550	518	16-22
190	229	322	1016	210	425	645	600	568	20-22	645	600	568	20-22
210	267	377	1128	210	425	755	705	667	20-26	755	705	667	20-26
210	292	430	1233	210	425	860	810	772	24-26	860	810	772	24-26
210	318	487	1344	210	425	975	920	878	24-30	975	920	878	24-30
250	330	537	1560	320	620	1075	1020	978	24-30	1075	1020	978	24-30
250	410	587	1660	320	620	1175	1120	1078	28-30	1175	1120	1078	28-30
250	470	687	1890	320	620	1375	1320	1280	32-30	1405	1340	1295	32-33
300	530	760	2670	575	714	1575	1520	1480	36-30	1630	1560	1510	36-36
300	600	895	2810	575	714	1790	1730	1690	40-30	1830	1760	1710	40-36
300	670	995	3020	575	714	1990	1930	1890	44-30	2045	1970	1918	44-39
300	760	1095	3220	656	810	2190	2130	2090	48-30	2265	2180	2125	48-42

D941W-0.5/2.5/6C.P.R.V 系列连接尺寸

公称通径 DN(mm)	结构长度 (标准值)		外形尺寸（参考值）				连接尺寸(标准值)
	结构长度 (标准值)		外形尺寸（参考值）				0.05MPa和0.25MPa			0.6MPa
	短	长	H	H0	A	B	D	D1	n-d	D	D1	n-d
50	108		70	418	250	225	140	110	4-14	140	110	4-14
65	112		80	438	250	225	160	130	4-14	160	130	4-14
80	114		95	466	250	225	190	150	4-18	190	150	4-18
100	120	127	105	486	250	225	210	170	4-18	210	170	4-18
125	120	140	120	516	325	245	240	200	8-18	240	200	8-18
150	120	140	132	541	325	245	265	225	8-18	265	225	8-18
200	140	152	160	779	325	245	320	280	8-18	320	280	8-18
250	140	165	187	836	363	313	375	335	12-18	375	335	12-18
300	170	178	220	901	363	313	440	395	12-22	440	395	12-22
350	170	190	245	954	363	313	490	445	12-22	490	445	12-22
400	190	216	270	1003	363	313	540	495	16-22	540	495	16-22
450	190	222	297	1058	465	439	595	550	16-22	595	550	16-22
500	190	229	322	1111	546	556	645	600	20-22	645	600	20-22
600	210	267	377	1233	546	556	755	705	20-26	755	705	20-26
700	210	292	430	1338	546	556	860	810	24-26	860	810	24-26
800	210	318	487	1452	546	556	975	920	24-30	975	920	24-30
900	250	330	537	1588	632	706	1075	1020	24-30	1075	1020	24-30
1000	250	410	587	1689	632	706	1175	1120	28-30	1175	1120	28-30
1200	250	470	702	1938	632	706	1375	1320	32-30	1405	1340	32-33
1400	300	530	782	2670	790	1338	1575	1520	36-30	1630	1560	36-36
1600	300	600	895	2810	868	1476	1790	1730	40-30	1830	1760	40-36
1800	300	670	995	3020	868	1476	1990	1930	44-30	2045	1970	44-39
2000	300	760	1095	3220	965	1600	2190	2130	48-30	2265	2180	48-42
