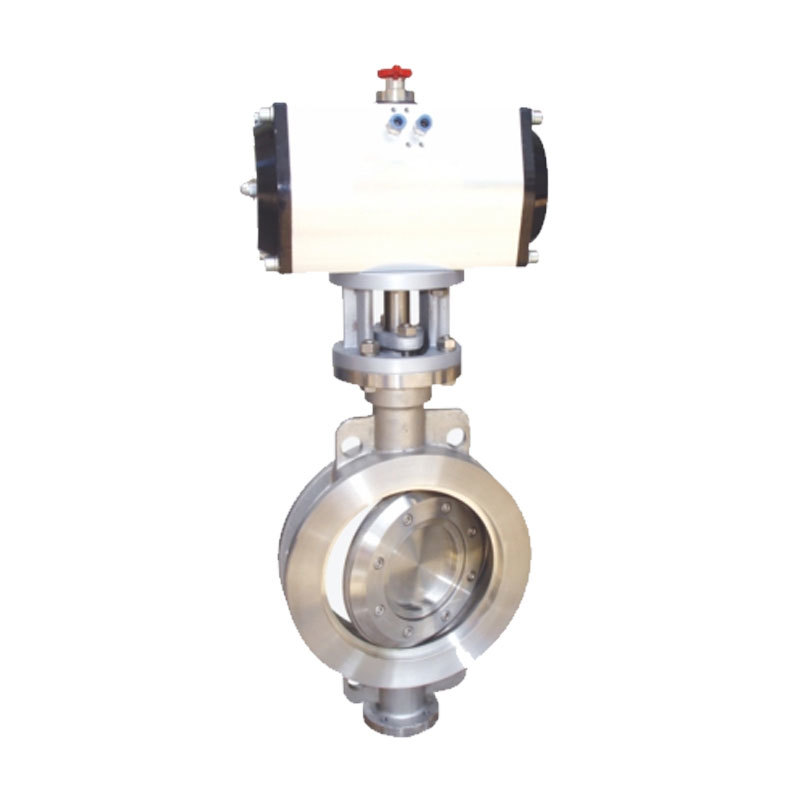

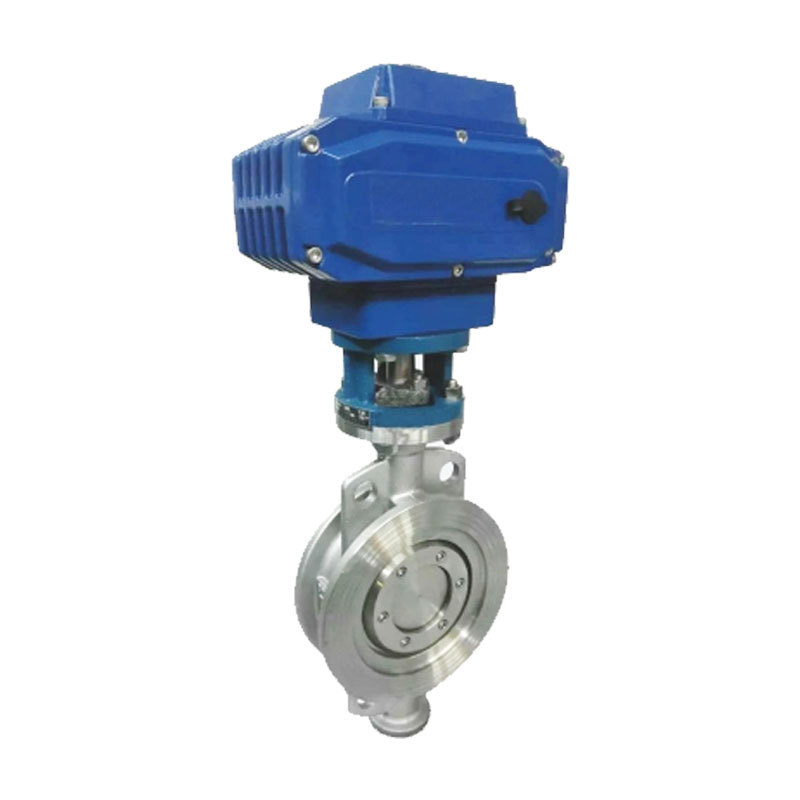

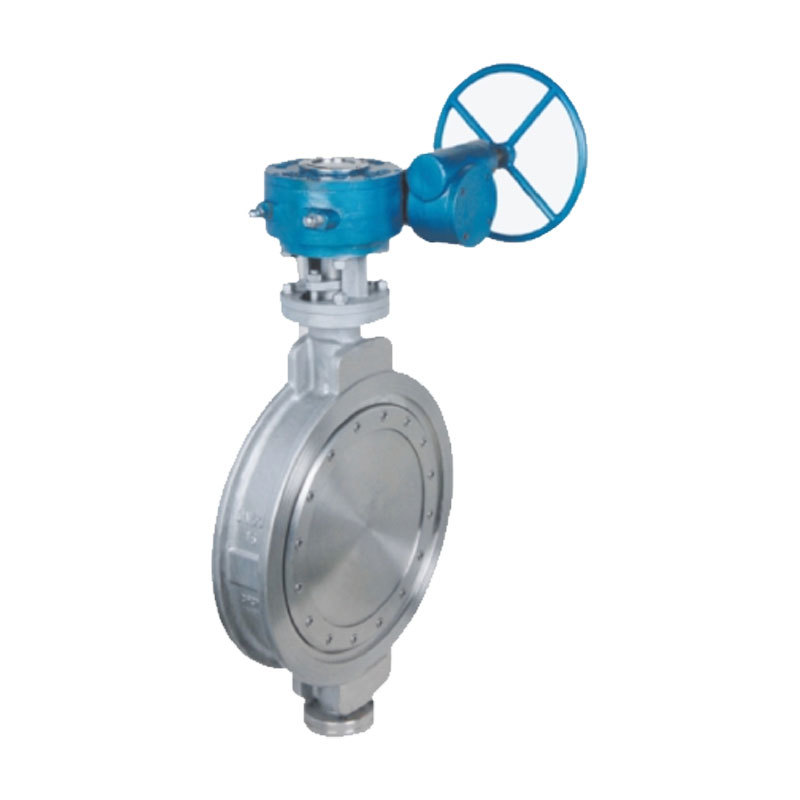

三偏心多层次金属硬密封蝶阀 三偏心多层次金属硬密封蝶阀 三偏心多层次金属硬密封蝶阀

三偏心多层次金属硬密封蝶阀

关键词：

所属分类：

蝶阀

产品咨询：

18024107317

产品询价
相关产品

产品描述

公称通径 结构长度
(标准值)		 外形尺寸(参考值) 连接尺寸(标准值) 重量
(kg)
mm inch L H Dd373H   Dd673H Dd973H PN0.6MPa PN1.0MPa
短 长 H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d
40  1 1/2 43  43  107  330  180  200  625  245  72  530  250  255  100  4-14 110  4-18 10
50  2  43  43  112  350  180  200  625  245  72  530  250  255  110  4-14 125  4-18 12
65  2 1/2 46  46  115  370  180  200  625  245  72  530  250  255  130  4-14 145  4-18 13
80  3  49  64  120  380  180  200  645  245  72  565  250  255  150  4-18 160  8-18 15
100  4  56  64  138  420  180  200  675  355  92  600  250  255  170  4-18 180  8-18 17
125  5  64  70  164  460  180  200  715  355  92  640  250  255  200  4-18 210  8-18 27
150  6  70  76  175  555  270  280  800  355  92  705  300  315  225  8-18 240  8-22 29
200  8  71  89  215  780  400  425  850  250  170  775  300  315  280  8-18 295  8-22 45
250  10  76  114  243  840  400  425  925  250  170  945  300  315  335  8-18 350  12-22 69
300  12  83  114  285  995  450  560  1035  450  220  1070  300  315  395  12-18 400  12-22 86
350  14  92  127  320  1050  450  560  1070  450  220  1140  300  315  395  12-22 460  16-22 122
400  16  102  140  350  1220  535  580  1190  450  220  1210  300  315  495  12-22 515  16-26 141
450  18  114  152  350  1280  535  580  1250  650  280  1335  575  714  550  16-22 565  20-26 191
500  20  127  152  380  1365  535  580  1290  650  280  1415  575  714  600  16-22 620  20-26 260
600  24  154  154  435  1460  570  660  1455  850  380  1605  656  810  705  20-22 725  20-30 380
700  28  165  165  480  1520  750  550  1585  850  380  1844  656  810  810  20-26 840  24-30 450
800  32  190  190  530  1710  750  550  1700  1250  380  2040  656  810  920  24-26 950  24-33 650
900  36  203  203  595  1810  750  550  1965  1250  380  2255  785  863  1020  24-30 1050  28-33 830
1000  40  216  216  650  1900  900  750  2015  1250  380  2380  785  863  1120  24-30 1160  28-36 1050
1200  48  254  254  775  2280  1000  925  2250  1250  380  2640  785  863  1340  28-30 1380  32-39 1400
1400  56  279  279  870  2450  1000  925        2886      1560  32-33 1590  36-42 1900
1600  64  318  440  1000  2730  1000  925        3156      1760  36-36 1820  40-48 2900
1800  72  356  490  1110  3020  1100  980        3421      1970  40-39 2020  44-48 4000
2000  80  406  540  1250  3270  1100  980        3685      2180  44-39 2230  48-48 5300

公称通径 结构长度
(标准值)		 外形尺寸(参考值) 连接尺寸(标准值) 重量
(kg)
mm inch L H Dd373H   Dd673H Dd973H PN1.6MPa PN2.5MPa
短 长 H1 A1 B1 H2 A2  B2 H3 A3 B3 D1 Z-d D1 Z-d
40  1 1/2 43  43  107  330  180  200  625  245   72  530  250  255  110  4-18 110  4-18 10
50  2  43  43  112  350  180  200  625  245   72  530  250  255  125  4-18 125  4-18 12
65  2 1/2 46  46  115  370  180  200  625  245   72  530  250  255  145  4-18 145  4-18 13
80  3  49  64  120  380  180  200  645  245   72  565  250  255  160  8-18 160  8-18 15
100  4  56  64  138  420  180  200  675  355   92  600  250  255  180  8-18 190  8-18 17
125  5  64  70  164  460  180  200  715  355   92  640  250  255  210  8-18 220  8-22 27
150  6  70  76  175  555  270  280  800  355   92  705  300  315  240  8-22 250  8-26 29
200  8  71  89  215  780  400  425  850  250   170  775  300  315  295  12-22 310  8-26 45
250  10  76  114  243  840  400  425  925  250   170  945  300  315  355  12-26 370  12-26 69
300  12  83  114  285  995  450  560  1035  450   220  1070  300  315  410  12-26 430  12-30 86
350  14  92  127  320  1050  450  560  1070  450   220  1140  300  315  470  16-26 490  16-30 122
400  16  102  140  350  1220  535  580  1190  450   220  1210  300  315  525  16-30 550  16-33 141
450  18  114  152  350  1280  535  580  1250  650   280  1335  575  714  585  20-30 600  16-36 191
500  20  127  152  380  1365  535  580  1290  650   280  1415  575  714  650  20-33 660  20-36 260
600  24  154  154  435  1460  570  660  1455  850   380  1605  656  810  770  20-36 770  20-39 380
700  28  165  165  480  1520  750  550  1585  850   380  1844  656  810  840  24-36 875  24-42 450
800  32  190  190  530  1710  750  550  1700  1250   380  2040  656  810  950  24-39 990  24-48 650
900  36  203  203  595  1810  750  550  1965  1250   380  2255  785  863  1050  28-39 1090  28-48 830
1000  40  216  216  650  1900  900  750  2015  1250   380  2380  785  863  1170  28-42 1210  28-56 1050
1200  48  254  254  775  2280  1000  925  2250  1250   380  2640  785  863  1390  32-48 1420  32-56 1400
1400  56  279  279  870  2450  1000  925        2886      1590  36-48 1640  36-62 1900
1600  64  318  440  1000  2730  1000  925        3156      1820  40-56 1860  40-62 2900
1800  72  356  490  1110  3020  1100  980        3421      2020  44-56 2070  44-70 4000
2000  80  406  540  1250  3270  1100  980        3685      2230  48-62 2300  48-70 5300

注:Dd-代表弹性多层次密封结构
