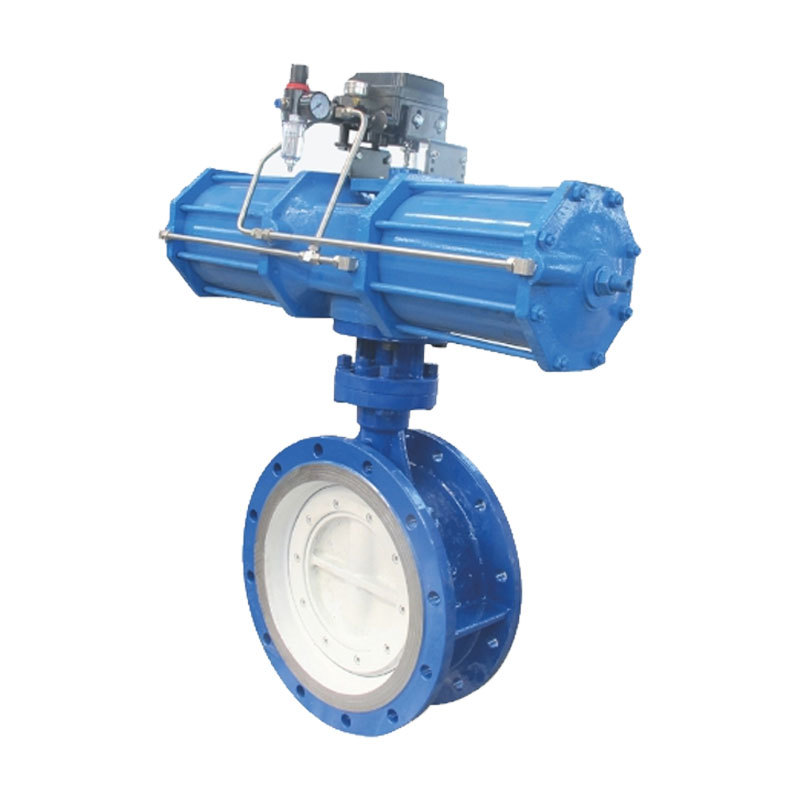

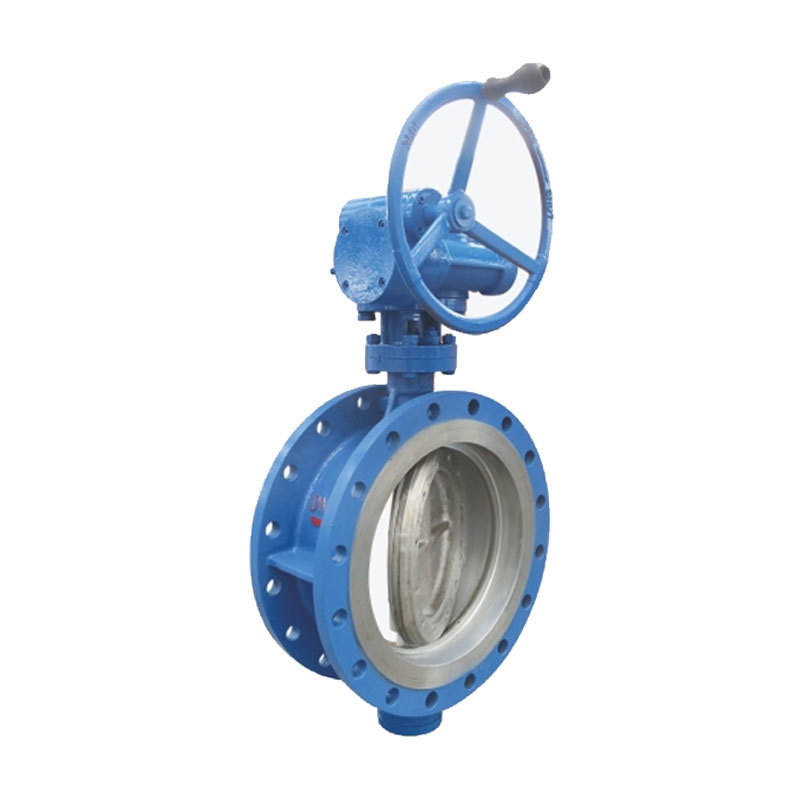

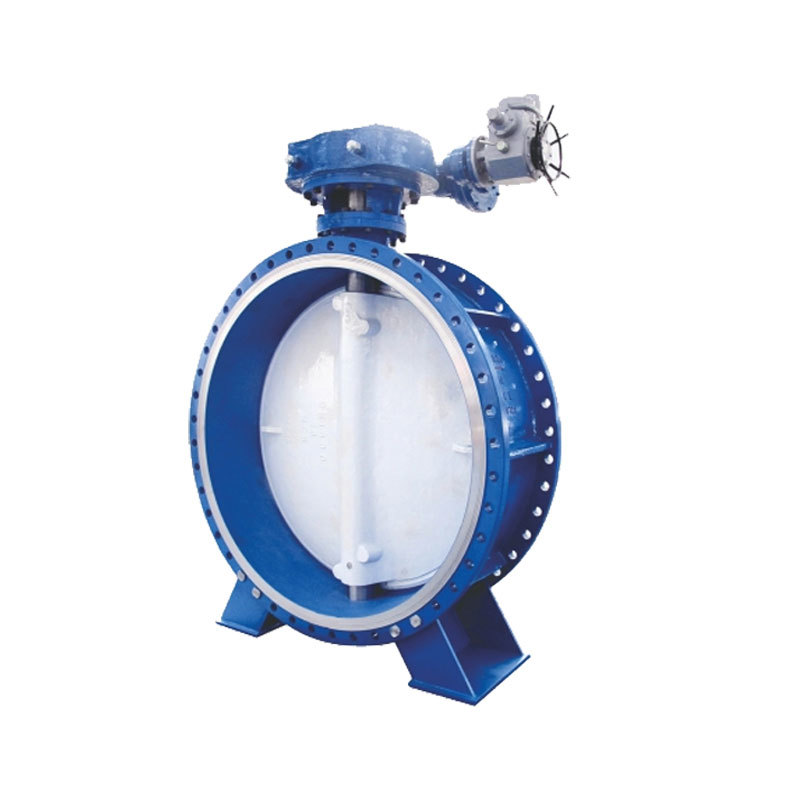

三偏心多层次金属硬密封蝶阀

关键词：

所属分类：

产品咨询：

产品描述

产品结构

多层次硬密封蝶阀系列产品，系我公司新开发的长寿命，节能型蝶阀。其结构采用三维偏心原理设计，阀座采用硬密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。

特点

由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封副相互之间无摩擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:
1、开启力矩小，灵活方便，省力节能;
2、三维偏心结构，使蝶阀板越关越紧，其密封性能可靠，达到无泄漏;
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

主要技术参数

公称通径	DN(mm)	50~4000				50~2600
公称压力	PN(mm)	0.6	1.0	1.6	2.5	4.0
试验压力 PS(MPa)	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
试验标准	GB/T13927-91标准
适用温度	碳钢： -29℃~425℃不锈钢： -40℃~600℃
适用介质	空气、水、蒸汽、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式	蜗杆蜗轮传动、气传动、电传动

主要零件材质

零件名称		材料
阀体		铸钢、球墨铸铁、碳钢、不锈钢、铬钼钢、合金钢
蝶板		铸钢、球墨铸铁、合金钢、不锈钢、铬钼钢
密封圈		不锈钢与耐高温石板组合成多层次
阀杆		2Cr13、1Cr13不锈钢、铬钼钢、双相钢
轴承		奥氏体不锈钢、304氮化
填料		柔性石墨

公称通径		结构长度 (标准值)		外形尺寸(参考值)							连接尺寸(标准值)									重量 (kg)
mm	inch	L		H	Dd343H			Dd943H			PN0.25MPa			PN0.6MPa			PN1.0MPa
		短	长		H1	A1	B1	H3	A3	B3	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d
40	11/2	106	140	107	330	80	200	530	250	255	130	00	4-14	130	100	4-14	150	10	4-18	15

50	2	108	150	92	378	80	200	530	250	255	140	10	4-14	140	110	4-14	165	25	4-18	17
65	21/2	12	170	101	399	80	200	530	250	255	160	130	4-14	160	130	4-14	185	45	4-18	20

80	3	114	80	10	413	80	200	565	250	255	190	150	4-18	190	150	4-18	200	60	8-18	23
100	4	27	190	20	445	80	200	600	250	255	210	170	4-18	210	170	4-18	220	180	8-18	25

125	5	40	200	37	502	80	200	640	250	255	240	200	8-18	240	200	8-18	250	210	8-18	40

150	6	140	210	55	550	270	280	705	300	315	265	225	8-18	265	225	8-18	285	240	8-22	47
200	8	52	230	85	650	400	425	775	300	315	320	280	8-18	320	280	8-18	340	295	8-22	60

250	10	165	250	218	735	400	425	945	300	315	375	335	12-18	375	335	12-18	395	350	12-22	95
300	12	178	270	259	831	450	560	1070	300	315	440	395	12-22	440	395	12-22	445	400	12-22	24

350	14	190	290	284	914	450	560	1140	300	315	490	445	12-22	490	445	12-22	505	460	16-22	81

400	16	216	310	326	1019	535	580	1210	300	315	540	495	16-22	540	495	16-22	565	515	16-26	260
450	18	222	330	351	1079	535	580	1335	575	714	595	550	16-22	595	550	16-22	615	565	20-26	338

500	20	229	350	376	1206	535	580	1415	575	714	645	600	20-22	645	600	20-22	670	620	20-26	360
600	24	267	390	430	1267	570	660	1605	656	810	755	705	20-26	755	705	20-26	780	725	20-30	540

700	28	292	430	507	410	750	550	1&抖	656	810	860	810	24-26	860	810	24-26	895	840	24-30	580
800	32	318	470	567	1617	750	550	2040	656	810	975	920	24-30	975	920	24-30	1015	950	24-33	845
900	36	330	510	625	1736	750	550	2255	785	863	1075	1020	24-30	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	683	910	900	750	2380	785	363	1175	120	28-30	1175	1120	28-30	1230	1160	28-36	1500

1200	48	470	630	95	2220	000	925	2640	785	863	1375	1320	32-30	1405	1340	32-33	1455	1380	32-39	2000
1400	56	530	710	910	2510	1000	925	2886			1575	1520	36-30	1630	1560	36-36	1675	1590	36-42	3000
1600	64	600	790	1010	2710	1000	925	3156			1785	1730	40-30	1830	1760	40-36	1915	1820	40-48	4700

1800	72	670	870	1130	3025	1100	980	3421			1985	1930	44-30	2045	1970	44-39	2115	2020	44-48	6500
2000	80	760	950	1350	3270	1100	980	3685			2185	2130	48-30	2265	2180	48-42	2325	2230	48-48	8700

2200	88	590	800	1450	3470	1200	1050	3885			2405	2340	52-33	2475	2390	50-42	2550	2440	52-56	9350
2400	96	650	850	1550	3670	1200	1050	4055			2605	2540	56-33	2685	2600	56-42	2760	2650	56-56	11450

2600	104	700	900	1650	3870	1300	1120	4260			2804	2740	60-33	2905	2810	60-48	2960	2850	60-56	17000
2800	112	760	950	1750	4080	1300	1120	4490			3030	2963	64-36	3115	3020	64-48	3180	3070	64-56	25500

300	120	810	1000	1850	4280	1400	1190	4690			3230	3160	68-36	3315	3220	68-48	3405	3290	68-62	32500

3200	128	870	1100	1970	4480	1400	1190	4910			3430	3360	72-36	3525	3430	72-48	3610	3495	72-62	37000
3400	136	910	1200	2070	4690	1510	1270	5120			3630	3560	72-36	3735	3640	76-48	3815	3700	76-62	43000

3600	144	950	200	2180	4890	1510	1270	5330			3840	3770	80-36	3970	3860	80-56	4020	3905	80-62	55000
3800	152	990	200	2290	5090	1600	1390	5560			4045	3970	80-39	4680	4070	84-56	4260	4130	84-70	67000
4000	160	1030	1300	2395	5300	1600	1390	5780			4245	4170	84-39	4380	4270	88-56	4460	4330	88-70	79000

公称通径		结构长度 (标准值)		外形尺寸(参考值)										连接尺寸（标准值）						重量 (kg)
mm	inch			H	Dd343H			Dd943H			Dd943H			PN1.6MPa			PN2.5MPa
		短	长		H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-0	D	D1	Z-d
40	1 1/2	106	140	107	330	180	200	625	245	72	530	250	255	150	110	4-18	150	110	4-18	17
50	2	108	150	92	378	180	200	625	245	72	530	250	255	165	125	4-18	156	125	4-18	19
65	2 1/2	12	170	101	399	180	200	625	245	72	530	250	255	185	145	4-18	185	145	8-18	22
80	3	114	180	110	413	180	200	645	245	72	565	250	255	200	160	8-18	200	160	8-18	25
100	4	127	190	120	445	180	200	675	355	92	600	250	255	220	180	8-18	235	190	8-22	28
125	5	140	200	137	502	180	200	715	355	92	640	250	255	250	210	8-18	270	220	8-26	43
150	6	140	210	155	550	270	280	800	355	92	705	300	315	285	240	8-22	300	250	8-26	50
200	8	152	230	185	650	400	425	850	250	170	775	300	315	340	295	12-22	360	310	8-26	64
250	10	165	250	218	735	400	425	925	250	170	945	300	315	405	355	12-26	425	370	12-26	99
300	12	178	270	259	839	450	560	1035	450	220	1070	300	315	460	410	12-26	485	430	12-30	130
350	14	190	290	294	932	450	560	1070	450	220	1140	300	315	520	470	16-26	555	490	16-30	188
400	16	216	310	326	1029	535	580	1190	450	220	1210	300	315	280	525	16-30	620	550	16-33	270
450	18	222	330	361	1104	535	580	1250	650	280	1335	575	714	640	585	20-30	670	600	16-36	350
500	20	229	350	396	1246	535	580	1290	650	280	1415	575	714	715	650	2033	730	660	20-36	375
600	24	267	390	472	1343	570	660	1455	850	380	1605	656	810	840	770	20-33	845	770	20-36	560
700	28	292	430	507	1410	750	550	1585	850	380	1844	656	810	910	840	20-36	960	875	20-39	610
800	32	318	470	572	1577	750	550	1700	1250	380	2040	656	810	1025	950	24-36	1085	990	24-42	880
900	36	330	510	637	1792	750	550	1965	1250	380	2255	785	863	1125	1050	24-39	1185	1090	24-48	1100
1000	40	410	550	692	1927	900	750	2015	1250	380	2380	785	363	1255	1170	28-39	1320	1210	28-48	1600
1200	48	470	630	805	2250	1000	925	2250	1250	380	2640	785	863	1485	1390	28-42	1530	1420	28-56	2150
1400	56	530	710	920	2480	1000	925				2886			1685	1590	32-48	1755	1640	32-56	3200
1600	64	600	790	1015	2715	1000	925				3156			1930	1820	36-48	1975	1860	40-62	5000
1800	72	670	870	1137	3032	1100	980				3421			2130	2020	40-56	2195	2070	44-70	6900
2000	80	760	950	1350	3270	1100	980				3685			2345	2230	44-56	2425	2300	48-70	9100
注：Dd- 代表弹性多层次密封结构

公称通径		结构长度 (标准值)		外形尺寸(参考值)										连接尺寸(标准值)

mm	inch	L		H	Dd343H			Dd943H			Dd943H			PN4.0MPa

		短	长		H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d

50	2	108	150	112	350	180	200	625	250	170	530	250	255	165	125	4-18
65	2 1/2	112	170	115	370	270	280	625	250	170	530	250	255	185	145	8-18
80	3	114	180	120	380	270	280	645	250	170	565	250	255	200	160	8-18
100	4	127	190	138	420	270	280	675	250	170	600	250	255	235	190	8-22
125	5	140	200	164	460	380	420	715	450	220	640	250	255	270	220	8-26
150	6	140	210	175	555	380	420	800	450	220	705	300	315	300	250	8-26
200	8	152	230	208	760	400	425	850	450	220	775	300	315	375	320	12-30
250	10	165	250	243	830	400	425	925	450	280	945	300	315	450	385	12-33
300	12	178	270	285	895	450	56C	1035	650	280	1070	300	315	515	450	16-33
350	14	190	290	320	950	450	560	1070	650	280	1140	300	315	580	510	16-36
400	16	216	210	350	1190	535	58C	1190	650	280	1210	300	315	660	585	16-39
450	18	222	330	350	1255	535	580				1335	575	714	685	610	20-39
500	20	229	350	380	1305	535	580				1415	575	714	755	670	20-42

注：法兰标准：GB/T9113.1-2000GB/T911.5.1-2000
用户注意：表中H1、H2、H3 尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。
注：Dd-代表弹性多层次密封结构
