DYUGB/ZQ 系列涡街流量计

关键词：

所属分类：

产品咨询：

产品描述

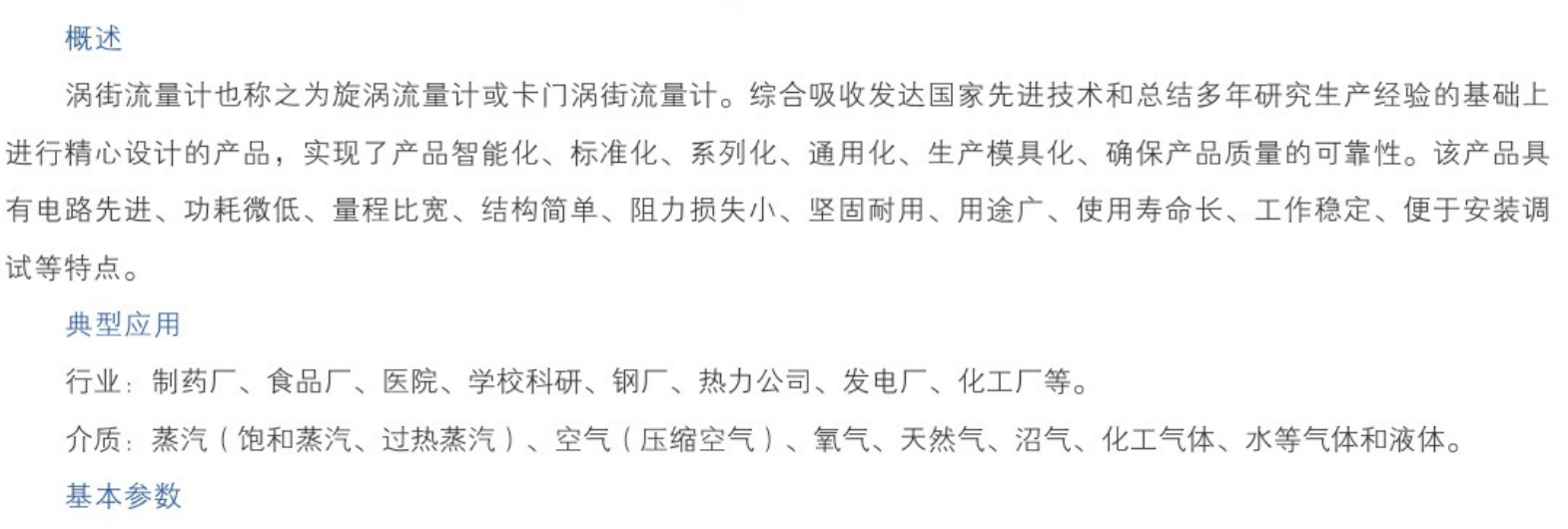

仪表口径(mm)	15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400
公称压力(MPa)	1.6 MPa、2.5 MPa、4.0 MPa、6.3MPa、10.0MPa(其它可订制)
准确度等级	±1.0%、±1.5%、±2.0%
补偿方式	测量饱和蒸汽时用温度补偿或压力补偿，测量过热蒸汽及气体用温压补偿
输出形式	脉冲输出、4-20mA电流输出、当量脉冲输出
通讯接口	通讯接口：RS485、RS232
通讯协议	HART、MODBUS-RTU
供电电源	1、外供电：+24VDC±15%、纹波≤±5%、适用于4-20mA输出、脉冲输出、RS485等 2、内电源：3.6V10AH锂电池、电池电压在2.0-3.6V时均可正常工作。
使用条件	介质温度： -40℃~+250℃、 -40℃~+350℃ 环境温度： -20℃~+60℃ 相对湿度：5%～90% 大气压力：86kPa～106kPa
传感器材质	304不锈钢、316不锈钢
信号线接口	内螺纹M20×1.5
防护	IP65、IP67
防爆	Ex db IIC T6 Gb

管道式流量范围及口径确定
一般气体、液体流量范围

规格	气体		液体
口径(mm)	标准测量范围(m/h)	输出频率范围(Hz)	标准测量范围(m/h)	输出频率范围(Hz)
15	5~30	460~3700	1~6	90~900
20	6~50	220~3400	1.2~8	40~600
25	8~60	180~2700	2~16	35~400
32	14~100	130~1400	2.2~20	20~250
40	18~180	90~1550	2.5~25	10~240
50	30~300	80~1280	3.5~35	8~190
65	50~500	60~900	6~60	7~150
80	70~700	40~700	9~90	6~110
100	100~1000	30~570	14~140	5~90
125	150~1500	23~490	22~220	4.5~76
150	200~2000	18~360	32~320	3.8~60
200	400~4000	13~325	60~600	3.2~48
250	600~6000	11~220	90~900	2.5~37.5
300	1000~10000	9~210	120~1200	2.2~30.6

插入式流量范围及口径确定
一般气体、液体流量范围

公称通径(mm)	测量范围(m³/h)		公称通径(mm)	测量范围(m³/h)
公称通径(mm)	液体	气体	公称通径(mm)	液体	气体
200	70~700	600~6000	500	450~4500	4200~42000
250	110~1100	1060~10600	600	600~6000	6100~61000
300	180~1800	1500~15000	800	800~8000	11000~110000
350	210~2100	2000~20000	1000	1200~12000	17000~170000
400	270~2700	2700~27000	1200	1800~18000	24000~240000
450	350~3500	3300~33000	1500	2600~26000	38000~380000

管道式饱和蒸汽流量范围及口径确定

(单位：kg/h)

绝对压力(MPa)		0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.1	1.2	1.3
温度(℃)		120	133	144	152	159	165	170	175	180	184	189	192
密度(kg/m)		1.13	1.65	2.16	2.67	3.17	3.67	4.16	4.65	5.15	5.64	6.13	6.61
DN15	Qmin	6	8	11	13	16	18	21	23	26	28	31	33
DN15	Qmax	28	41	54	67	79	92	104	116	129	141	153	165
DN20	Qmin	9	13	17	21	25	29	33	37	41	45	49	53
DN20	Qmax	57	83	108	134	159	184	208	233	258	282	307	331
DN25	Qmin	11	17	22	27	32	37	42	47	52	56	61	66
DN25	Qmax	79	116	151	187	222	257	291	326	361	395	429	463
DN32	Qmin	17	25	32	40	48	55	62	70	77	85	92	99
DN32	Qmax	170	248	324	401	476	551	624	698	773	846	920	992
DN40	Qmin	25	36	48	59	70	81	92	102	113	124	135	145
DN40	Qmax	249	363	475	587	697	807	915	1023	1133	1241	1349	1454
DN50	Qmin	41	59	78	96	114	132	150	167	185	203	221	238
DN50	Qmax	362	528	691	854	1014	1174	1331	1488	1648	1805	1962	2115
DN65	Qmin	57	83	108	134	159	184	208	233	258	282	307	331
DN65	Qmax	542	792	1037	1282	1522	1762	1997	2232	2472	2707	2942	3173
DN80	Qmin	79	116	151	187	222	257	291	326	361	395	429	463
DN80	Qmax	723	1056	1382	1709	2029	2349	2662	2976	3296	3610	3923	4230
DN100	Qmin	147	215	281	347	412	477	541	605	670	733	797	859
DN100	Qmax	1243	1815	2376	2937	3487	4037	4576	5115	5665	6204	6743	7271
DN125	Qmin	226	330	432	534	634	734	832	930	1030	1128	1226	1322
DN125	Qmax	1921	2805	3672	4539	5389	6239	7072	7905	8755	9588	10421	11237
DN150	Qmin	316	462	605	748	888	1028	1165	1302	1442	1579	1716	1851
DN150	Qmax	2531	3696	4838	5981	7101	8221	9318	10416	11536	12634	13731	14806
DN200	Qmin	655	957	1253	1549	1839	2129	2413	2697	2987	3271	3555	3834
DN200	Qmax	5605	8184	10714	13243	15723	18203	20634	23064	25544	27974	30405	32786
DN25C	Qmin	1096	1601	2095	2590	3075	3560	4035	4511	4996	5471	5946	6412
DN25C	Qmax	9040	13200	17280	21360	25360	29360	33280	37200	41200	45120	49040	52880
DN300	Qmin	1559	2277	2981	3685	4375	5065	5741	6417	7107	7783	8459	9122
DN300	Qmax	12430	18150	23760	29370	34870	40370	45760	51150	56650	62040	67430	72710

过热蒸汽流量范围及口径确定
G (质量流量)=Q (体积流量)*p (介质密度) p---kg/m³ P---MPa (绝对压力)
过热蒸汽流量的求得需要，先对照过热蒸汽密度表查出其相应温度及压力(取绝对压力：表压+0.1)下的密度值然后根据给定的质量流量通过上式计算对应的体积流量，再与一般气体的流量范围表对照选型。
过热蒸汽密度表：

温度 (C) 密度 (kg/m) 绝压(MPa)	150	170	190	210	230	250	270	290	310	330	350	370
0.1	0.52	0.49	0.47	0.45	0.43	0.42	0.40	0.39	0.37	0.36	0.35	0.34
0.15	0.78	0.74	0.71	0.68	0.65	0.62	0.60	0.58	0.56	0.54	0.52	0.51
0.2	1.04	0.99	0.95	0.91	0.87	0.83	0.80	0.77	0.75	0.72	0.70	0.68
0.25	1.31	1.24	1.19	1.13	1.08	1.04	1.00	0.97	0.93	0.90	0.87	0.85
0.3	1.58	1.50	1.43	1.37	1.31	1.25	1.21	1.16	1.12	1.08	1.05	1.02
0.4	2.12	2.01	1.92	1.83	1.75	1.68	1.62	1.56	1.50	1.45	1.40	1.36
0.5	2.67	2.54	2.41	2.30	2.20	2.11	2.03	1.95	1.88	1.81	1.75	1.70
0.8	4.40	4.17	3.94	3.74	3.54	3.41	3.27	3.15	3.03	2.92	2.82	2.73
1.1	6.13	5.83	5.53	5.24	4.98	4.75	4.54	4.36	4.19	4.04	3.90	3.77
1.4	7.88	7.52	7.15	6.79	6.43	6.11	5.84	5.59	5.38	5.18	4.99	4.83
1.7	9.85	9.37	9.25	8.41	7.94	7.52	7.18	6.86	6.58	6.33	6.10	5.78
2.0	11.63	11.10	10.57	10.04	9.51	8.97	8.54	8.14	7.81	7.50	7.22	6.96
2.5	15.19	14.45	13.72	12.98	12.24	11.50	10.88	10.35	9.89	9.48	9.11	8.78
3.0	18.42	17.57	16.72	15.88	15.04	14.18	13.34	12.64	12.00	11.51	11.05	10.63
3.5	22.70	21.57	20.44	19.31	18.23	17.05	15.92	15.02	14.26	13.85	13.03	12.62
4.0	27.16	25.75	24.33	22.91	21.50	20.08	18.66	17.50	16.55	15.75	15.05	14.44
4.5	30.39	28.92	27.45	25.98	24.51	23.04	21.57	20.10	18.93	17.93	17.13	16.40
5.0	35.42	33.63	31.83	30.04	28.24	26.45	24.65	22.86	21.42	20.25	19.26	18.41
6.0	43.90	41.75	39.60	37.45	35.30	33.15	31.01	28.86	26.71	25.05	23.70	22.56

选型表

规格代码		说明	规格代码		说明
厂标	DYU	涡街流量计	介质温度范围	1	-40~150℃
型号表示	GB	经济型		2	-40~260℃
	ZQ	精密智能型		3	-40~350℃
传感器形式	A	压电式

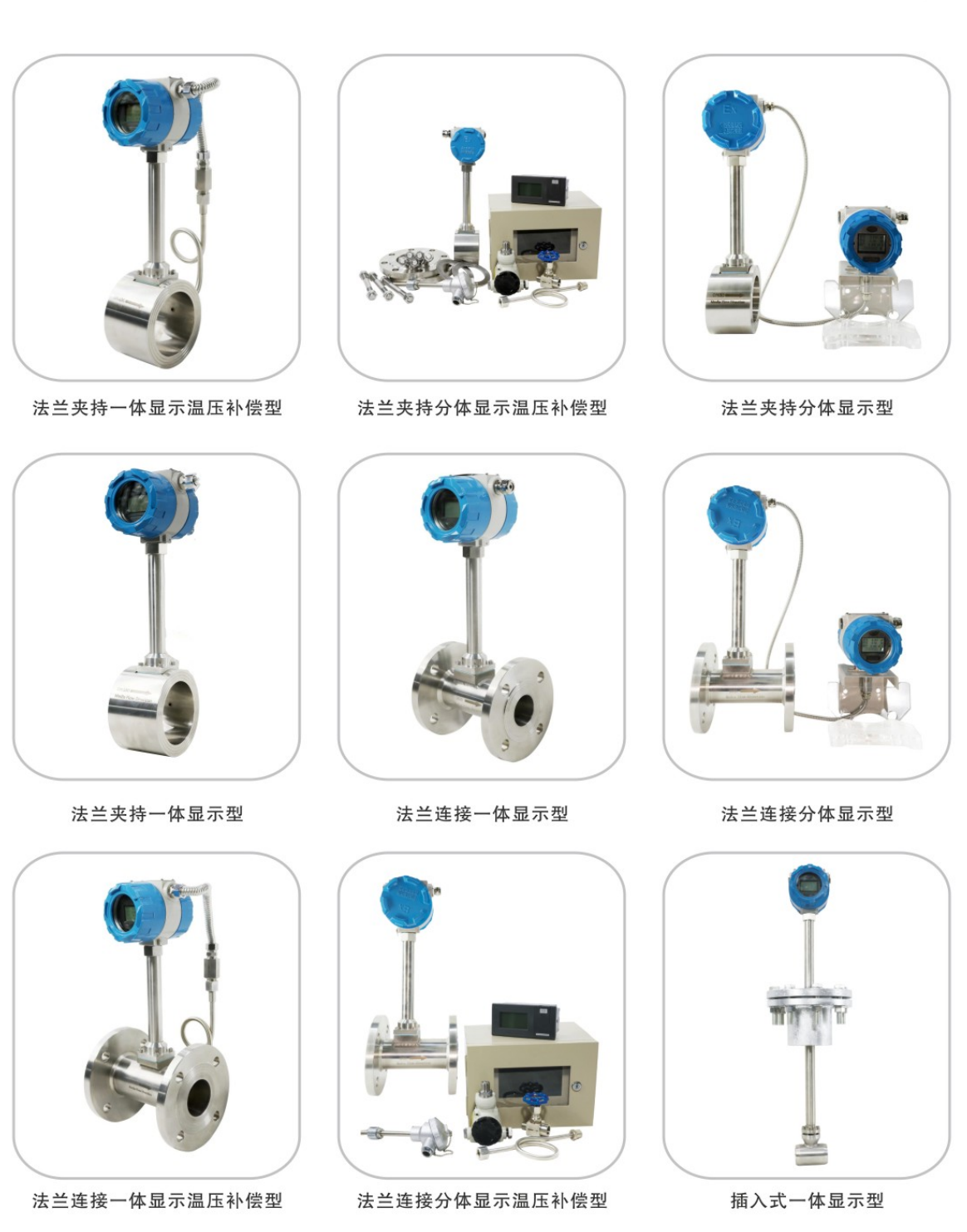

			显示形式	1	一体式
	B	电容式
				2	分体双表头
转换器显示	1	脉冲输出无显示
				3	分体积算仪
	2	液晶显示电池供电无补偿
			输出信号	A	4-20mA/二线制
	3	液晶显示电池供电有补偿
	4	液晶显示外供电无补偿		B	4-20mA/三线制
	5	液晶显示外供电有补偿	通讯输出	1	RS485
	6	液晶显示双供电无补偿		2	GPBS(4G)
	7	液晶显示双供电有补偿		3	HART
安装形式	1	法兰夹装型
			准确度等级	A	1.0级
	2	法兰连接型
				B	1.5级
	3	简易插入式
				C	2.0级
	4	球阀插入式
被测流体	1	液体		D	2.5级
	2	气体	温压补偿形式	1	无
	3	蒸汽		2	温度补偿
公称通径	1	DN15~DN400管段式		3	压力补偿
	2	DN300~DN2000插入式		4	温度、压力同时补偿
本体材质	A	不锈钢304
			法兰耐压等级	1	国标：0.6MPa、1.0MPa、1.6MPa、 2.5MPa、4.0MPa、6.3MPa、10MPa
	B	不锈钢316
	C	其他材质
法兰材质	A	碳钢		2	美标：Class150、Class300、Class600、 Class900、Class1500、Class250C
	B	不锈钢304
	C	不锈钢316
	D	其它材质	注：分体型双表头携带安装支架分体流量积算仪显示带表箱
