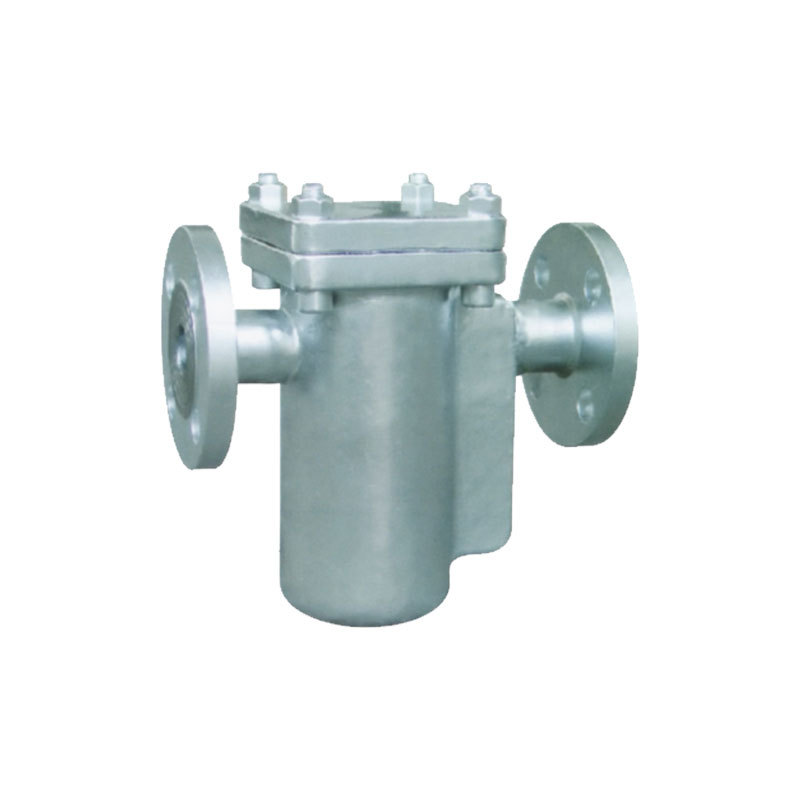

蓝式过滤器

蓝式过滤器

关键词：

所属分类：

过滤器

产品咨询：

18024107317

产品询价
相关产品

产品描述

主要外形和连接尺寸 单位：mm
公称通径
DN		 L H H1 H2 Φ B1排放口 有效过滤面积
(m)		 WT
(kg)
Ⅰ Ⅱ Ⅲ
25  220  480  160  260  76  R1/2" DN20
突面
R F		 DN20
凸面
M		 0.003619  13.8
32  220  495  160  270  76  0.003619  16.5
40  280  550  180  300  114  0.005718  19
50  280  550  180  300  114  0.005718  23
65  330  650  220  350  140  0.009613  39
80  340  740  260  400  168  0.001539  52
100  420  880  310  470  219  R3/4" 0.02464  82
150  500  1175  430  620  273  0.04866  208
200  560  1540  530  780  325  0.07858  245
250  660  1890  640  930  426  0.12065  280
300  750  2130  840  1200  478  0.16537  390



主要外形和连接尺寸 单位：mm
公称通径
DN		 L H H1 H2 Φ B1排放口 有效过滤面积
(m)		 WT
(kg)
Ⅰ Ⅱ Ⅲ
200  560  1875  540  230  325  R3/4" DN20
突面
R F		 DN20
凸面
M		 0.07858  303
250  660  2170  650  270  426  0.12065  439
300  750  2690  860  320  480  0.16537  576
350  800  3085  1010  370  500  R1" 0.2225  833
400  840  3445  1150  400  550  0.2916  839
450  960  3810  1310  440  600  0.3642  978
500  1080  4145  1440  470  700  0.4587  1444
