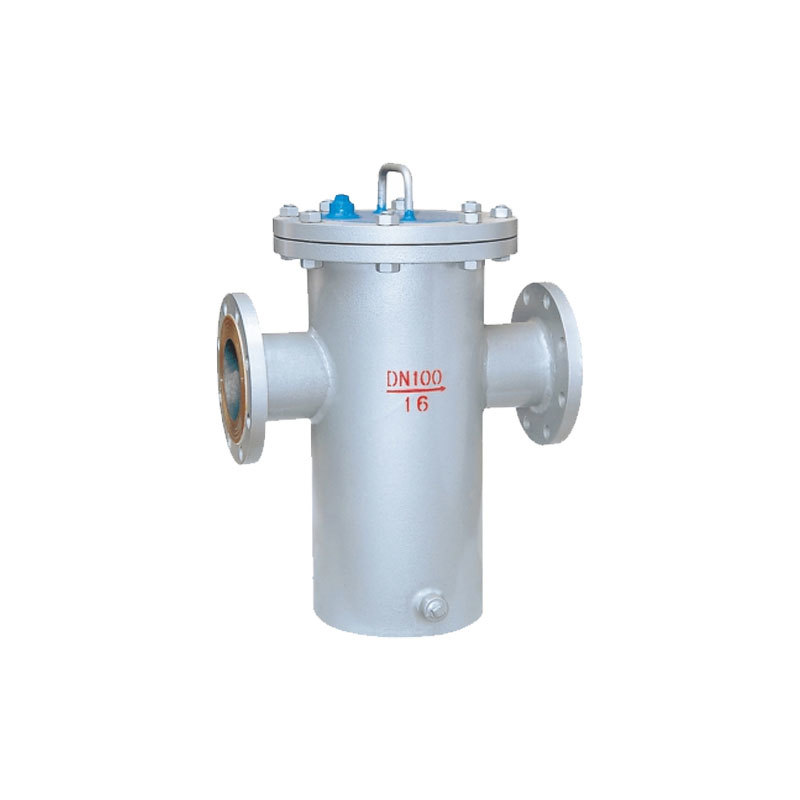

蓝式过滤器

蓝式过滤器

关键词：

所属分类：

过滤器

产品咨询：

18024107317

产品询价
相关产品

产品描述

主要外形和连接尺寸 单位：mm
公称通径
DN		 L H H1 H2 Φ B2排放口 有效过滤面积
(m)		    WT
   (kg)
Ⅰ Ⅱ Ⅲ
25  220  520  110  70  76  R1/2" DN20
突面
R F		 DN20
凸面
M		 0.003619     12.5
32  220  525  110  70  76  0.003619     16.8
40  280  630  120  100  114  0.005718     24
50  280  630  120  100  114  0.005718     29
65  330  750  160  110  140  0.009613     40
80  340  860  180  140  168  0.001539     55
100  420  1040  220  170  219  R3/4" 0.02464     103
150  500  1375  310  220  273  0.04866     181
200  560  1560  390  280  325  0.07858     210
250  660  1770  480  320  426  0.12005     290
300  750  2000  640  400  478  0.16537     388



主要外形和连接尺寸 单位：mm
公称通径
DN		 L H H1 H2 Φ B2排放口 有效过滤面积
(m)		   WT
  (kg)
Ⅰ Ⅱ Ⅲ
200  560  2005  390  280  325  R3/4" DN20
突面
R F		 DN20
凸面
M		 0.07858     292
250  660  2320  480  320  426  0.12065     415
300  750  2870  640  400  480  0.16537     596
350  800  3305  770  450  500  R1" 0.2225     707
400  840  3675  780  520  550  0.2916     811
450  960  4070  980  600  600  0.3642     1264
500  1080  4235  1090  650  700  0.4587     1589
