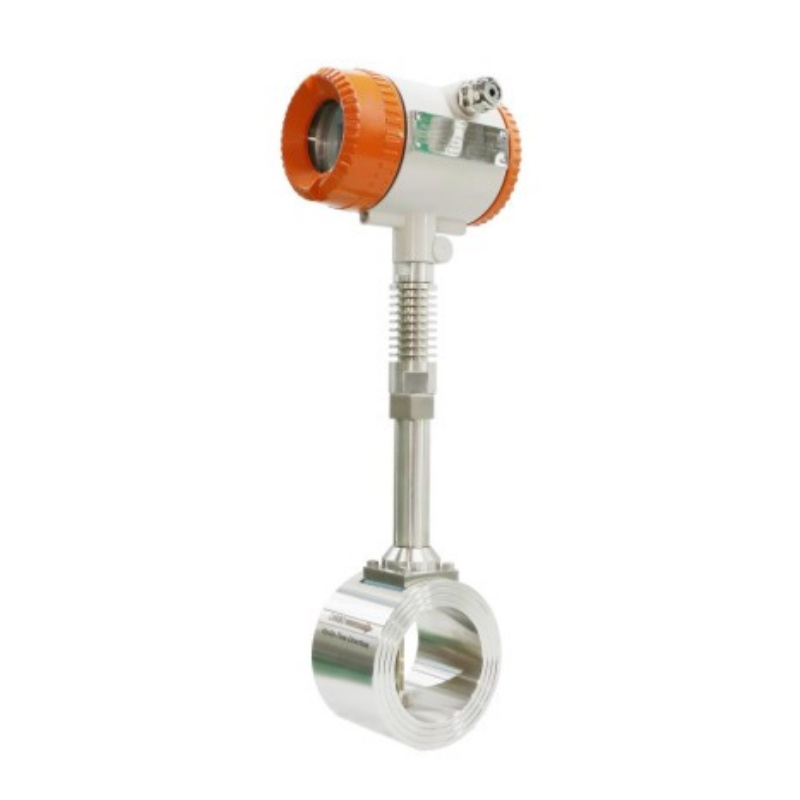

产品描述
原理
涡街流量计是根据“卡门涡街”原理制成的一种流体振荡型流量仪表。在流动的流体中插入一个断面为非流线型的柱体时，在柱体后部两侧会产生两列交错排列的旋涡。旋涡分离的频率f 与柱侧流速v 成正比，与柱体宽度d 成反比：
f=St×v/d 公式(1) v=fd/St 公式(2)
式中： St- 斯特劳哈尔数，是与柱断面几何形状有关的无量纲常数，数值由试验确定。由于d和St是常数，而 流速v 与管内平均流速v0有固定关系(v0=v/(1-1.25d/D), 测得旋涡分离频率f就测得管内平均流速v0, 从而测得 体积流量。 一段时间内分离旋涡的个数N与流过流体的体积V之比(单位体积对应的旋涡数)称为仪表系数K:
K=N/V 公式(3)
典型应用
1、热力公司、燃气公司、气体销售公司等对各种能源的贸易计量；
2、 钢厂、电厂、化工厂等各种高温高压、非导电介质的工业过程控制计量；
3、对各种非腐蚀性化工介质和腐蚀性化工介质的计量，包含气体、液体；
4、 对低温介质的计量，比如：液氮、液氧、 LNG 等；
5、 对氢气介质的计量。
技术参数：
1、执行标准：行业标准JB/T9249-2015 检定规程： JJG 1029-2007 防爆等级：防爆标志： Ex db IIC T6 Gb 防爆证号： CCRI22.1576X

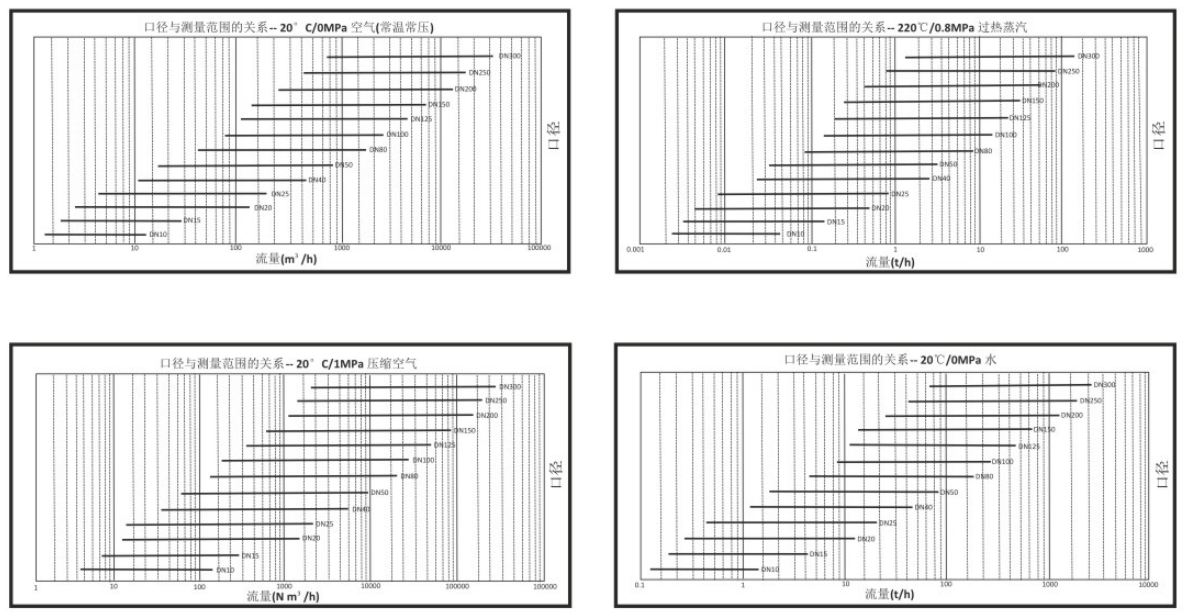

2、 测量管径：
★管道式
|
管道式涡街流量计口径汇总表(单位mm) |
||||
|
DN15 |
DN25 |
DN32 |
DN40 |
DN50 |
|
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
|
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
★插入式： DN200~DN2000
3、输出信号：
|
输出信号汇总表 |
||
|
种类 |
参数 |
配置方式 |
|
频率信号 |
0~5000Hz,三线，占空比约50%的有源方波输出，高电平≈供电 电源电压-2.7V,低电平<0.1V |
标配 |
|
电流信号 |
4~20mA两线制，支持高达720Ω负载电阻(电源DC24V时) |
标配 |
|
HART通讯 |
4~20mA两线制，叠加HART通讯 |
选配 |
|
RS485协议 |
传输距离远，抗电磁干扰 |
选配 |
4、 工作条件及性能
4.1、环境温度： -40℃~+60℃;
4.2、工作介质温度：
★低温型： -200℃~+150℃;
★中高温型： -40℃~+260℃;
★高温型： -40℃~+350℃;
★超高温型： -40℃~+450℃(不含插入式);
4.3、相对湿度：5%～95%RH, 无凝露；
4.4、供电电源：外电源24V DC;
4.5、 防护等级： IP65;
4.6、流量计本体耐压等级：1.6MPa～160MPa(PN 系列与Class系列均有)
PN 系列(欧洲体系) —HG/T 20592-2009
Class系列(美洲体系) —HG/T 20615-2009
4.7、抗振性能：在常温常压空气4m/s 测量下限灵敏度下，免疫振动加速度≤20m/s2, 频率在10~110Hz 之间的连续振动及猝发振动，确保标称精度的实现。更高的流体密
度或测量下限，可实现更强的振动干扰免疫能力。

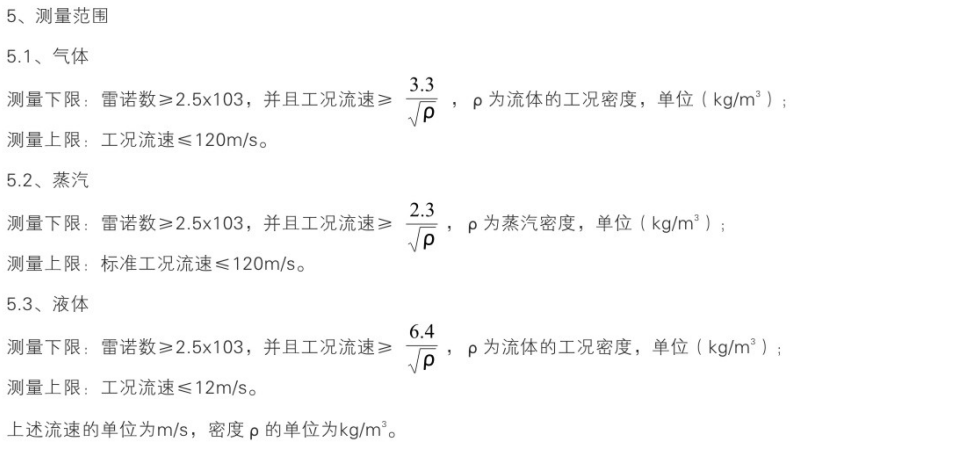

6、准确度等级
6.1、高精度满管式抗振型：0.5%(误差≤±0.5%测量值，在测量上下限内);
6.2、满管式抗振型：1.0%(误差≤±1.0%测量值，在测量上下限内);
6.3、插入式抗振型：1.5%(误差≤±1.5%测量值，在测量上下限内)。

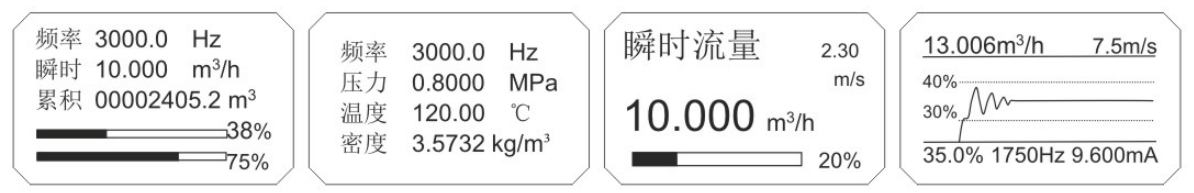

7、显示

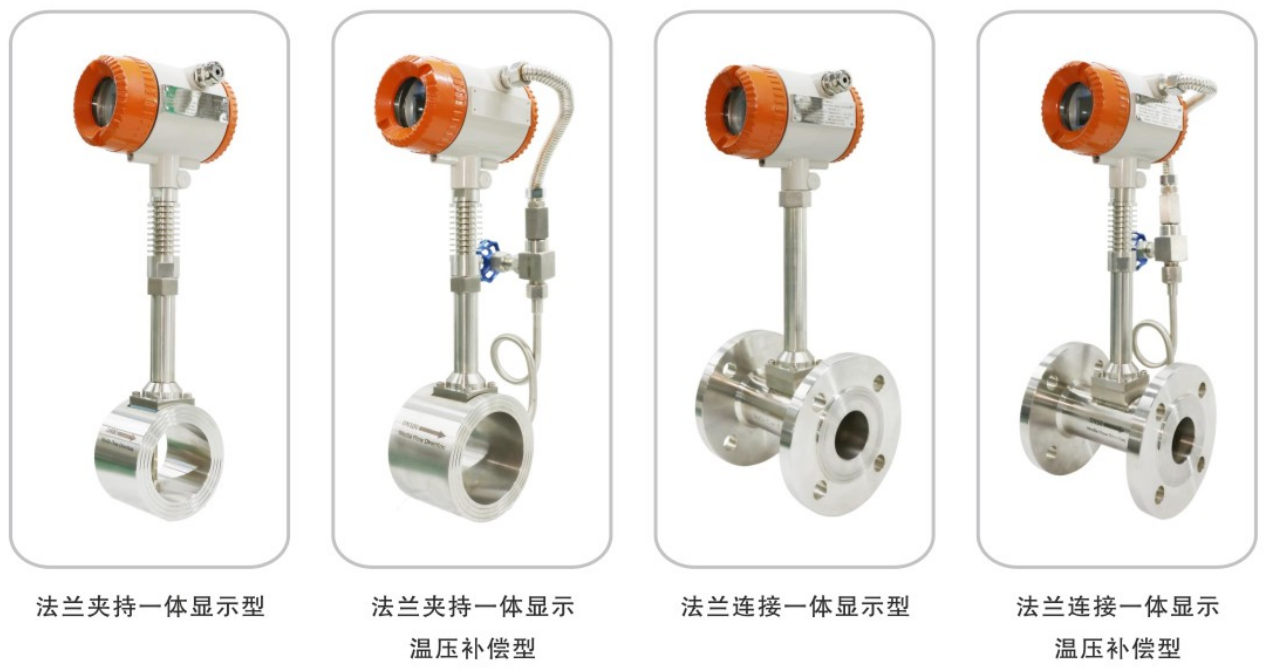

8、 仪表形式
|
仪表形式 |
安装形式 |
|||||||
|
法兰夹持式 |
法兰连接式 |
插入式 |
内缩 法兰连接式 |
夹套 法兰连接式 |
卫生 卡箍连接式 |
对焊连接式 |
||
|
显示 形式 |
一体显示器 |
√ |
√ |
√ |
√ |
√ |
√ |
x |
|
分体显示器 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
补偿 形式 |
一体温压补偿型 |
√ |
√ |
√ |
√ |
x |
X |
x |
|
分体补偿型 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
选型表
|
规格代码 |
说明 |
规格代码 |
说 明 |
||||||
|
厂标 |
DYU |
涡街流量计 |
显示形式 |
A |
一体式 |
||||
|
型号表示 |
MF |
高端型(宽量程\数字\抗振型) |
B1 |
分体双表头 |
B2 |
分体积算仪 |
|||
|
传感器形式 |
A |
压电式抗振电极 |
输出 信号形式 |
1 |
物联网GPRS |
||||
|
B |
低温抗振电极(-200℃~+150℃) |
2 |
4-20mA |
||||||
|
C |
超高温抗振电极(-40℃~+400℃) |
||||||||
|
3 |
4-20mA/HART |
||||||||
|
传感器 安装形式 |
1 |
常规形式 |
|||||||
|
4 |
RS485通讯 |
||||||||
|
2 |
可在线更换式 |
||||||||
|
防爆等级 |
A |
无 |
|||||||
|
壳体 安装形式 |
1 |
法兰夹装式 |
6 |
内缩法兰连接 |
|||||
|
2 |
法兰连接型 |
7 |
夹套法兰连接 |
B |
本安防爆 |
||||
|
3 |
简易插入式 |
8 |
对焊连接式 |
C |
隔 爆 |
||||
|
4 |
球阀插入式 |
|
|
介质温度范围 |
1 |
-40℃~+150℃ |
|||
|
卡箍连接 |
卡箍连接 |
卡箍连接 |
2 |
-40℃~+260℃ |
|||||
|
5 |
|||||||||
|
被测流体 |
1 |
液体 |
3 |
-40℃~+350℃ |
|||||
|
2 |
气体 |
4 |
-40℃~+400℃ |
||||||
|
3 |
蒸汽 |
||||||||
|
5 |
-40℃~+450℃ |
||||||||
|
准确度等级 |
A |
0.5级 |
|||||||
|
6 |
-200℃~+150℃ |
||||||||
|
B |
1.0级 |
||||||||
|
C |
1.5级 |
补偿形式 |
1 |
无 |
|||||
|
防护等级 |
1 |
IP65 |
2 |
温度补偿 |
|||||
|
2 |
IP67分体式 |
3 |
压力补偿 |
||||||
|
公称通径 |
1 |
DN15~DN400管段式 |
4 |
温度、压力同时补偿 |
|||||
|
2 |
DN300~DN1200插入式 |
支撑杆 |
A |
常规 |
|||||
|
本体材质 |
A |
不锈钢304 |
B |
隔离型 |
|||||
|
B |
不锈钢316 |
||||||||
|
C |
隔离+散热型 |
||||||||
|
C |
其他材质 |
||||||||
|
D |
定制加长型 |
||||||||
|
法兰材质 |
A |
碳钢 |
|||||||
|
法兰耐压 等级 |
1 |
国标：0.6MPa、1.0MPa、1.6MPa、 2.5MPa、4.0MPa、6.3MPa、10MPa |
|||||||
|
B |
不锈钢304 |
||||||||
|
C |
不锈钢316 |
||||||||
|
2 |
美标：Class150、Class300、Class600、 Class900、Class1500、Class2500 |
||||||||
|
D |
其它材质 |
||||||||
