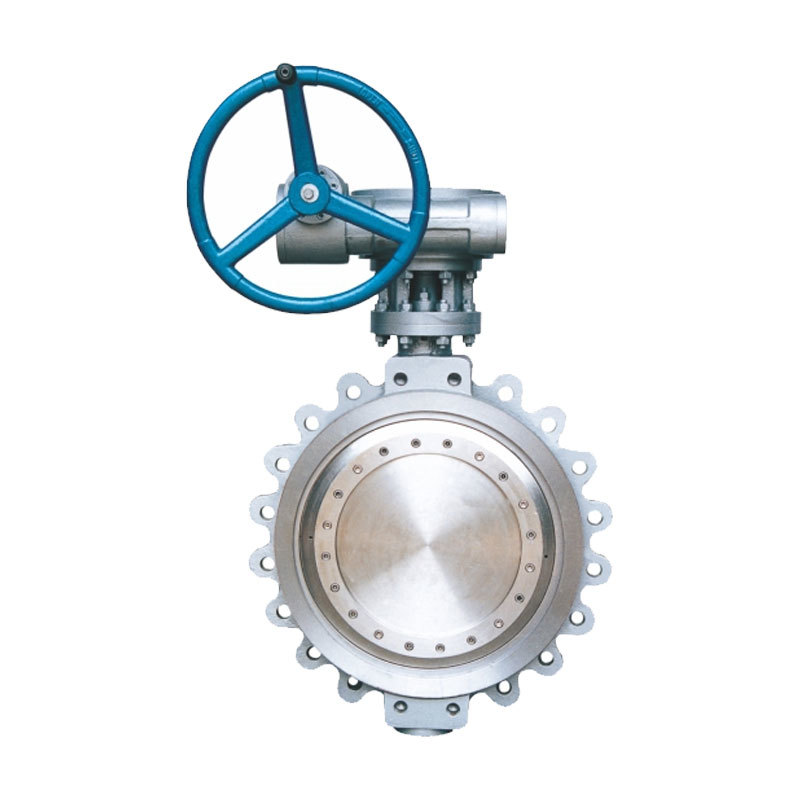

美标蝶阀

美标蝶阀

关键词：

所属分类：

蝶阀

产品咨询：

18024107317

产品询价
相关产品

产品描述

美标815L系列连接尺寸
公称通径 结构长度(标准值) 外形尺寸(参考值) 连接尺寸(标准值) 重量
(kg)
L H H0 D1 D2 M Z-d
inch mm inch mm inch mm inch mm inch mm inch mm
2" 50  1.69  43  4.33  110  13.58  345  4.75  120.5  3.62  92  M16 4-18 11
21/2" 65  1.81  46  4.64  118  14.25  362  5.50  139.5  4.13  105  M16 4-18 12
3" 80  1.88  48  4.92  125  14.96  380  6.00  152.5  5.00  127  M16 4-18 13
4" 100  2.12  54  5.70  145  16.34  415  7.50  190.5  6.19  157  M16 8-18 15
5" 125  2.19  56  6.50  165  17.91  455  8.50  216.0  7.32  186  M20 8-22 18
6" 150  2.25  57  6.89  175  21.45  545  9.50  241.5  8.50  216  M20 8-22 28
8" 200  2.50  64  8.26  210  24.21  615  11.75  298.5  10.62  270  M20 8-22 36
10" 250  2.81  71  9.84  250  27.36  695  14.25  362.0  12.75  324  M24 12-26 53
12" 300  3.19  81  11.24  285  32.78  830  17.00  432.0  15.00  381  M24 12-26 74
14" 350  3.62  92  12.60  320  35.43  900  18.75  476.0  16.25  413  M27 12-30 110
16" 400  4.00  102  13.98  355  38.58  980  21.25  540.0  18.50  470  M27 16-30 138
18" 450  4.50  114  14.96  380  40.55  1030  22.75  578.0  21.00  533  M30 16-33 180
20" 500  5.00  127  16.34  415  43.70  1110  25.00  635.0  23.00  584  M30 20-33 196
24" 600  6.06  154  18.70  475  51.37  1305  29.50  749.5  27.25  692  M33 20-36 400
26" 650  6.50  165  20.85  530  54.72  1390  29.31  745  28  711  M20 36-22 420
28" 700  6.50  165  22.04  560  58.07  1475  31.31  795  30  762  M20 40-22 435
30" 750  6.50  165  22.38  580  60.03  1525  33.31  845  32  813  M20 44-22 482
32" 800  7.50  190  24.80  630  62.40  1585  35.44  900  34  864  M20 48-22 650
34" 850  7.88  200  25.60  650  63.00  1600  37.69  957  36.25  921  M24 40-26 690
36" 900  7.88  200  26.77  680  69.48  1765  39.75  1010  38.25  972  M24 44-26 800
38" 950  7.88  200  27.95  710  72.48  1850  42.12  1070  40.25  1022  M27 44-30 1000
40" 1000  8.50  216  29.53  750  76.00  1930  44.12  1121  42.50  1080  M27 44-30 1200

注：以上对夹式、对夹凸耳式、法兰式三种，传动方式有手动、蜗轮、气动和电动，用户订货时须说明。



美标830W系列连接尺寸
公称通径 结构长度(标准值) 外形尺寸(参考值) 连接尺寸(标准值 重量
(kg)
 L L1 H  H0 D D1 D2 M Z-d
inch mm inch mm inch mm inch mm inch mm inch mm inch mm inch mm
2" 50  1.69  43  4.25  108  4.33  110  13.58  345  6.50  165  5.00  127  3.62  92  M16 8-18 9  20
21/2" 65  1.81  46  4.50  112  4.64  118  14.25  362  7.50  190  5.86  149  4.13  105  M20 8-22 10  25
3" 80  1.88  48  4.50  180  4.92  125  14.96  380  8.25  210  6.63  168  5.00  127  M20 8-22 12  29
4" 100  2.12  54  5.00  190  5.70  145  16.34  415  10.00  254  7.87  200  6.19  157  M20 8-22 13  35
5" 125  2.19  56  5.50  140  6.50  165  17.91  455  11.00  279  9.25  235  7.32  186  M20 8-22 18  40
6" 150  2.31  59  5.50  210  6.89  175  21.45  545  12.50  318  10.63  270  8.50  216  M20 12-22 28  81
8" 200  2.88  73  5.90  230  8.26  210  24.21  645  15.00  381  13.00  330  10.62  270  M24 12-26 37  94
10" 250  3.25  83  6.30  250  9.84  250  27.36  695  17.50  445  15.24  387  12.75  324  M27 16-30 56  158
12" 300  3.62  92  7.00  270  11.24  285  32.78  830  20.50  521  17.76  451  15.00  381  M30 16-33 79  183
14" 350  4.62  117  7.50  290  12.60  320  35.43  900  23.00  584  20.24  514  16.25  413  M30 20-33 116  239
16" 400  5.25  133  8.50  310  13.98  355  38.58  980  25.50  648  22.50  571  18.50  470  M33 20-36 146  302
18" 450  5.88  149  8.74  330  14.96  380  40.55  1030  28.00  711  24.75  628  21.00  533  M33 24-26 193  346
20" 500  6.25  159  9.00  350  16.34  415  43.70  1110  30.50  775  27.00  686  23.00  584  M33 24-36 209  434
22" 550  7.12  181  10.50  367  17.50  445  46.5  1180  33.00  838  29.25  743  25.25  641  M39 24-42 320  550
24" 600  7.12  181  10.50  390  18.70  475  51.37  1305  36.00  914  32.00  813  27.25  692  M39 24-42 433  638
26" 650  8.25  210  11.50  410  20.00  510  54.0  1370  34.12  867  31.62  803  29  737  M33 32-36 450  650
28" 700  9.01  229  11.50  430  22.04  560  58.07  1475  36.25  921  33.75  857  31  787  M33 36-36 498  698
30" 750  9.01  229  12.50  450  22.38  580  60.03  1525  39  991  36.25  921  33.25  845  M36 36-39 523  788
32" 800  9.48  241  12.50  470  25.59  650  64.37  1635  41.5  1054  38.5  978  35.5  902  M39 32-42 588  988
34" 850  9.50  241  13.00  330  26.00  650  66.0  1675  43.62  1108  40.62  1032  37.5  953  M39 36-42 750  1050
36" 900  9.48  241  13.00  510  26.77  680  69.48  1765  46.12  1172  42.88  1039  39.75  1010  M42 32-45 838  1146
38" 950  11.80  300  16.15  530  28.5  725  72.0  1830  48.12  1222  44.88  1140  41.75  1060  M42 36-45 1200  1450
40" 1000  11.80  300  16.15  550  31.0  785  78.0  1980  50.12  1273  46.88  1191  43.88  1115  M42 40-45 1600  2000



美标830L系列连接尺寸
公称通径 结构长度(标准值) 外形尺寸（参考值） 连接尺寸(标准值) 重量
(kg)
L H H0 D1 D2   M Z-d
inch mm   inch   mm inch mm inch mm inch mm inch mm
  2"~5"同上表上对夹式相应数据
6" 150  2.31  59  6.89  175  21.45  545  10.63  270  8.50  216  M20 12-22 29
8" 200  2.88  73  8.26  210  24.21  645  13.00  330  10.62  270  M24 12-26 38
10" 250  3.25  83  9.84  250  27.36  695  15.24  387  12.75  324  M27 16-30 58
12" 300  3.62  92  11.24  285  32.78  830  17.76  451  15.00  381  M30 16-33 81
14" 350  4.62  117  12.60  320  35.43  900  20.24  514  16.25  413  M30 20-33 119
16" 400  5.25  133  13.98  355  38.58  980  22.50  571  18.50  470  M33 20-36 149
18" 450  5.88  149  14.96  380  40.55  1030  24.75  628  21.00  533  M33 24-26 198
20" 500  6.25  159  16.34  415  43.70  1110  27.00  686  23.00  584  M33 24-36 215
22" 550  7.12  181  17.50  445  46.5  1180  29.25  743  25.25  641  M39 24-42 350
24" 600  7.12  181  18.70  475  51.37  1305  32.00  813  27.25  692  M39 24-42 436
26" 650  8.25  210  20.00  510  54.0  1370  31.62  803  29  737  M33 32-36 500
28" 700  9.01  229  22.04  560  58.07  1475  33.75  857  31  787  M33 36-36 498
30" 750  9.01  229  22.38  580  60.03  1525  36.25  921  33.25  845  M36 36-39 528
32" 800  9.48  241  25.59  650  64.37  1635  38.5  978  35.5  902  M39 32-42 588
34" 850  9.50  241  26.00  650  66.0  1675  40.62  1032  37.5  953  M39 36-42 850
36" 900  9.48  241  26.77  680  69.48  1765  42.88  1039  39.75  1010  M42 32-45 843
38" 950  11.80  300  28.5  725  72.0  1830  44.88  1140  41.75  1060  M42 36-45 1300
40" 1000  11.80  300  31.0  785  78.0  1980  46.88  1191  43.88  1115  M42 40-45 1800

注：以上对夹式、对夹凸耳式、法兰式三种，传动方式有手动、蜗轮、气动和电动，用户订货时须说明。
